Domácí anténa

Svoje začátky jsem absolvoval s magnetkou ML-145 na plechové střeše. Následovala anténa typ "borovička". Skládaný dipól zavěšený na borovici původně 7 metrů nad zemí a postupně zvedaný až na poslední větev do výšky témeř 16m. S jarem a příchodem bouřek přišel čas demontáže. A otázka, co dále?

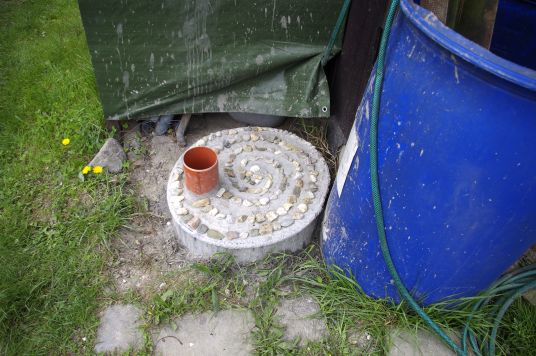

Bývalí nájemníci zahrady hned vedle jednoho nosného pilotu kdysi zakopali sud, který způsobil jeho propadnutí. Nechtěl jsem sud vytahovat, abych ještě více nenarušil konstrukci. Vylití sudu betonem a použití pro patku stožáru mi přišlo jako dokonalé "dvě mouchy jednou ranou".Vložil jsem do sudu PE trubku 110mm a vyplnil celý okolní prostor betonem (skoro 200 litrů).

001

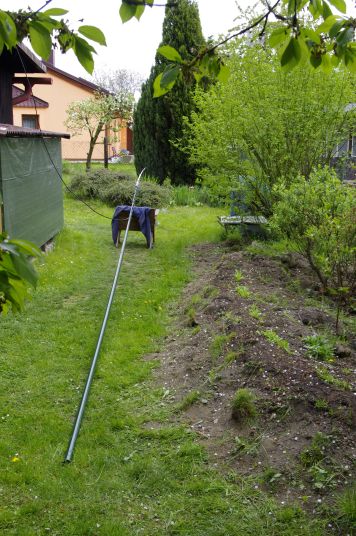

Ještě co nahoru a jak. Už první myšlenka mířila k tomu nejlepšímu od Presidenta. Himalaya (kdysi Black Pirat 5R), původně koupená pro expedice, byla povýšena na funkci stacionární antény. Ferona poskytla dvě pětimetrové černé ocelové trubky 42,4mm a 38mm s tloušťkou stěny 2mm, tedy zasunutelné do sebe s vůlí 0,4mm. Po důkladném očištění jsem začal s protikorozní ochranou. Vnitřní nátěr trubek jsem provedl syntetikou napuštěnou do staré ponožky protahované přes trubky PéKáčkem. Vnějšek je Hammerite.

002

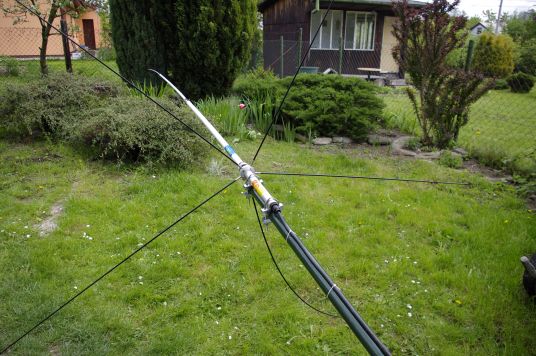

Po natření jsem trubky zasunul metr do sebe a provrtal. Do otvoru je vložen šroub. Spoj trubek není svařený. Proti zatečení vody je spoj chráněn vulkanizační páskou. Nahoře jsem trubku uzavřel slušivým kloboučkem - ucpávka PE trubky 50mm. Pro uchycení antény je použit montážní materiál dodaný k anténě.

003

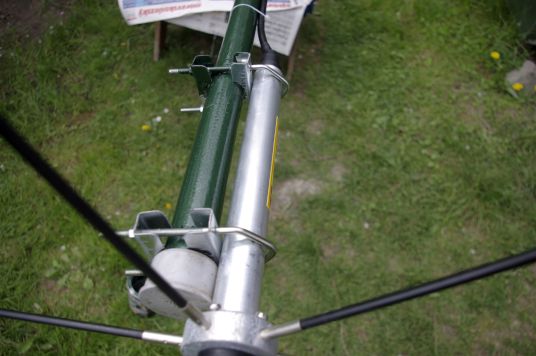

Svod je proveden koaxem H500 (RG217) o délce cca 20m (přesně to nevím a je mi to jedno - anténa, koax i CB mají impedanci 50 Ohmů). Konektor je pečlivě zabalen vulkanizační páskou a vložen do dodaných gumových ochran.

004

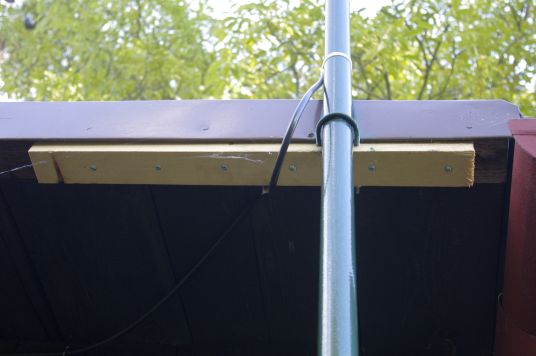

Po dramatickém vztyčování - anténa se dvakrát pohnula, protože povolily svorky a bylo nutné je dotahovat - jsem rozhodl o dodatečném ukotvení stožáru ke střeše. Použil jsem dřevěný hranol a objímku vytvořil ze závitové tyče M8. Hranol je bez nátěru, jen namořen proti škůdcům (pavoukům je to jedno, asi jsou opravdu užiteční).

008

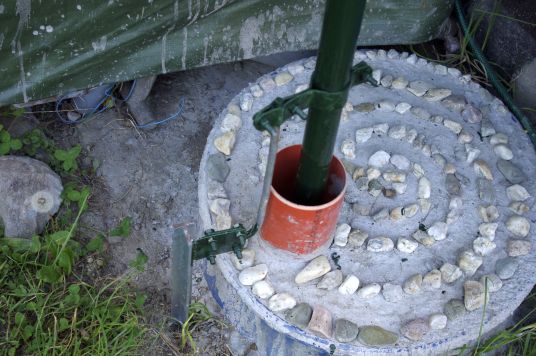

Po vztyčení stožáru jsem vnitřek trubky 110mm prozatím nezalil. Proti pohybu dolního konce stožáru jsem vložil dřevěné špalíky. Posledním krokem bylo uzemnění. Vedle sudu jsem zatloukl uzemňovací tyč. Stožár jsem očistil od barvy, opásal objímkou, propojil zemnícím drátem a znovu natřel.

007

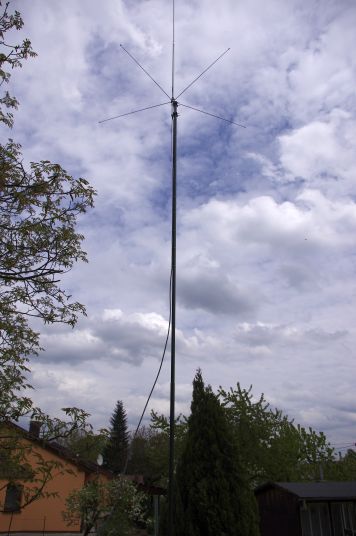

Po nastavení PSV je hotovo. 80 kanálů a svět jako na dlani. No. Bydlím v dolíku. Nikdy to nebude ono. Ale je lepší než "borovička" a to mi zatím stačí.

006
