Svítilna ze staré CD mechaniky
„Kdo si hraje, nezlobí.“
Na Youtube jsem narazil na video s návodem na využití staré CD mechaniky jako dynama pro nabíjení mobilu. Točit kličkou několik hodin asi nebudu (ačkoli několikadenní vandr s androidem v kapse by uměl změnit názor), ale svítilnu na kličku prubnu.

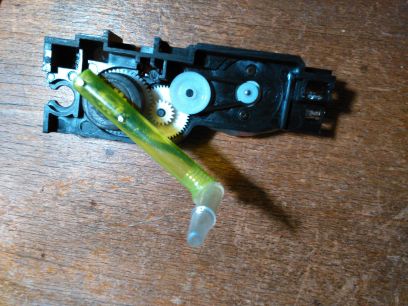

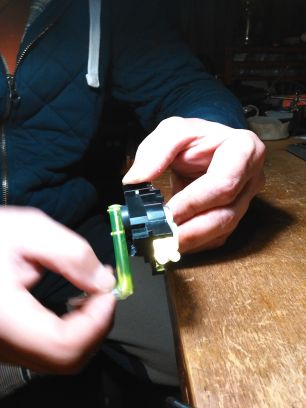

Našel jsem několik CD kandidátů (s nápisem "nečte") a podle ruského návodu na Youtube vyříznul část s motorem a převody a vyrobil kličku z propisky ohnuté nad plamenem, jedné gumy z acidurky a dvou hřebíčků.
Pár LEDek a už to svítí! Jenže převody jsou určeny k zasouvání šuplíku s CD, ne k napájení LED (natož k výrobě 5V pro telefon). Kličkou je třeba točit docela rychle a jde to zbytečně lehce. Prostě chybí ještě jeden převod.

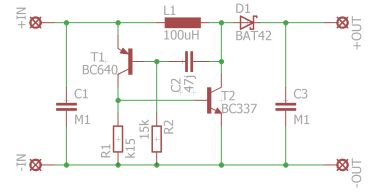

A protože nejsem zámečník, ale elektrikář, rozhodl jsem se pro zvyšovač napětí. Takže nějaký step-up měnič a žádné integráče. Prošel jsem weby (nebudeme vymýšlet vymyšlené) a našel princip i hotové vhodné zapojení.

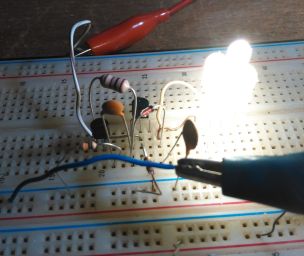

Zapojil jsem na zkušební desce a zkontroloval spolehlivost (některá zapojení jsem vyloučil - jsou citlivá na nastavení a pracují jen v úzkém rozsahu napájení) a sycení indukčnosti. DPS jsem nevyráběl (jen jsem si v Eagle pro zjednodušení rozhodil součástky do rastru).

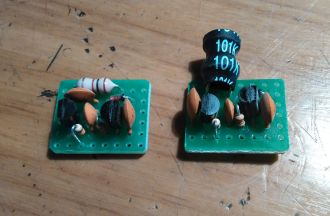

Použil jsem univerzální desku a spoje vytvořil ohnutím nožek součástek. Otáčky kličky jsou poloviční a já jsem spokojen. 2x2 LED L-53SWC-J/W+G začínají svítit od 0,8V. Účinnost měniče se SMCC tlumivkou je něco přes 30 %. Trochu málo. Při použití kvalitnější tlumivky účinnost stoupla na cca 60 %.
Možná by ten dobíječ mobilu stál za pokus.
